AD(十四)调用已有的PCB元件封装库
阅读量:110 次
发布时间:2019-02-26

本文共 866 字,大约阅读时间需要 2 分钟。

软件:Altium Designer 16

需要资料:已有的PCB原理图文件(.PCBDOC)或者PCB库文件(.PCBLIB)(来源文中细说)

调用已有的PCB元件封装库

(一)从已有的PCB原理图文件(*.PCBDOC)中调用

1、PCB原理图文件来源

完整的原理图文件网上很难下载到,毕竟不是所有人都想自己设计的PCB板子开源,所以最好找自己的朋友、老师、师兄师姐“借”。通过他们的原理图文件得到的封装,如果缺少某个我们需要的元件封装,可以通过手工绘制得到(十一、十二博客已经总结),也可以通过IPC封装创建向导快速生成(十三博客已经总结),还可以通过本博的第(二)部分的方法得到。

本博采用凡亿教育的老师提供的原理图文件说明。

在这里插入图片描述

2、打开已有的PCB原理图文件(*.PCBDOC)

在这里插入图片描述

3、生成PCB封装库

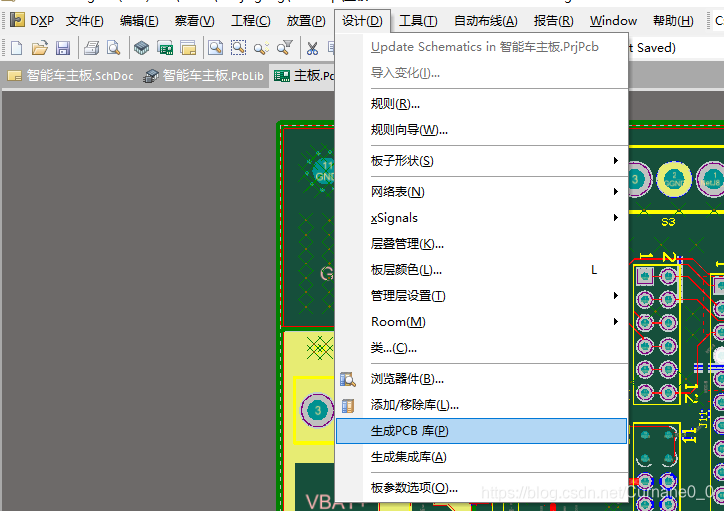

点击【设计】——>【生成PCB库】

在这里插入图片描述

在这里插入图片描述

4、复制封装到工程文件下的PCB库文件(*.PCBLIB)

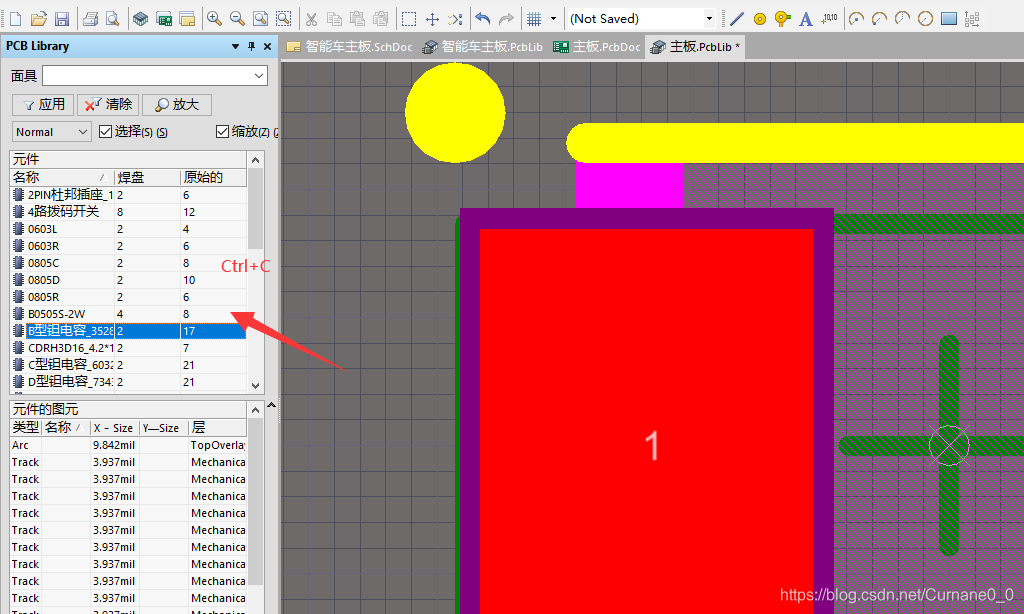

①在新生成的PCB封装库下的【PCB Library】栏点击Ctrl+A全选,Ctrl+C复制

在这里插入图片描述

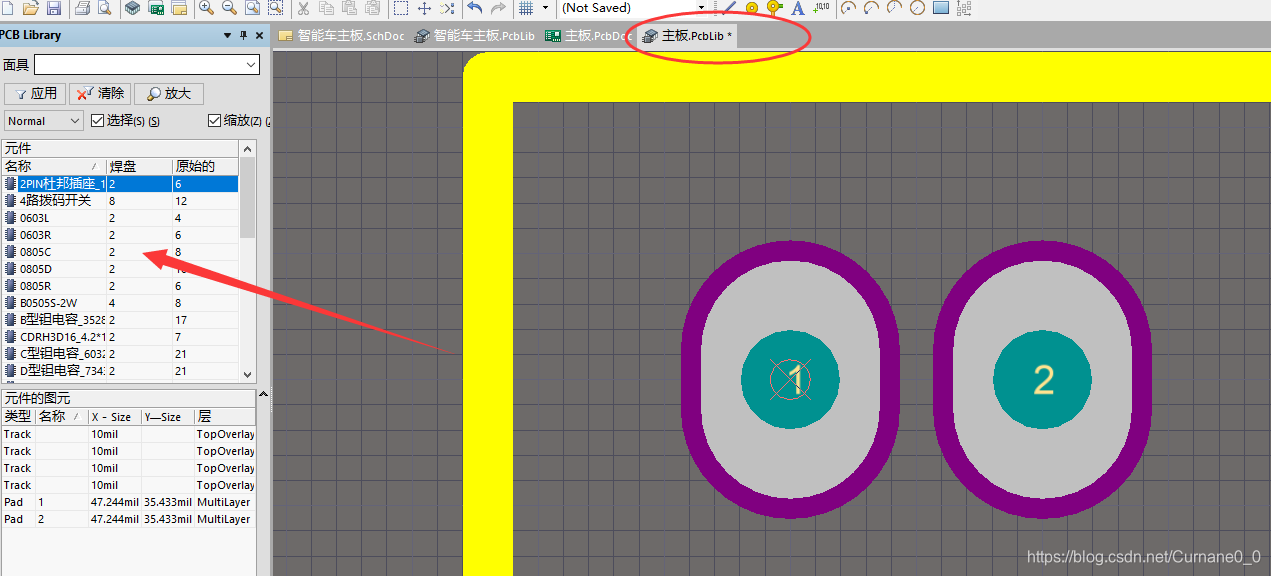

②回到工程文件下的PCB库文件,在【PCB Library】栏点击Ctrl+V粘贴

注意一定要在【PCB Library】栏点击粘贴,不能在画封装的网格中粘贴。

在这里插入图片描述

5、重名问题

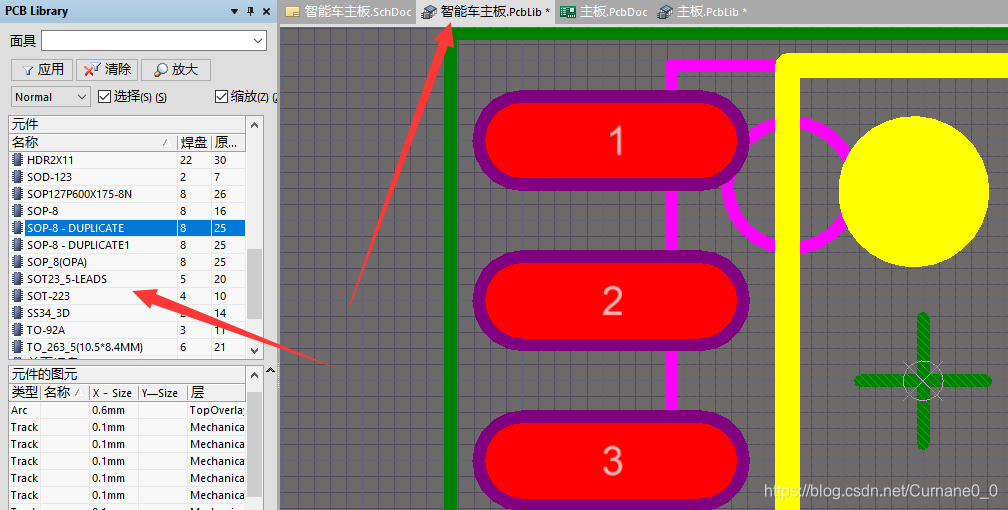

如果复制过来后重名,新的元件封装名会在名字后面加-DUPLICATE、-DUPLICATE1… 表示“-重名”、“-重名1”…

在这里插入图片描述

至此,从已有PCB原理图中调用元件封装已经全部完成。

(二)从已有的PCB库文件(*.PCBLIB)中调用

1、PCB库文件(*.PCBLIB)的来源

不同于PCB原理图,PCB库网上有许多开源的,毕竟对于单个元件的封装来说,许多科研同胞们还是很乐意分享的。

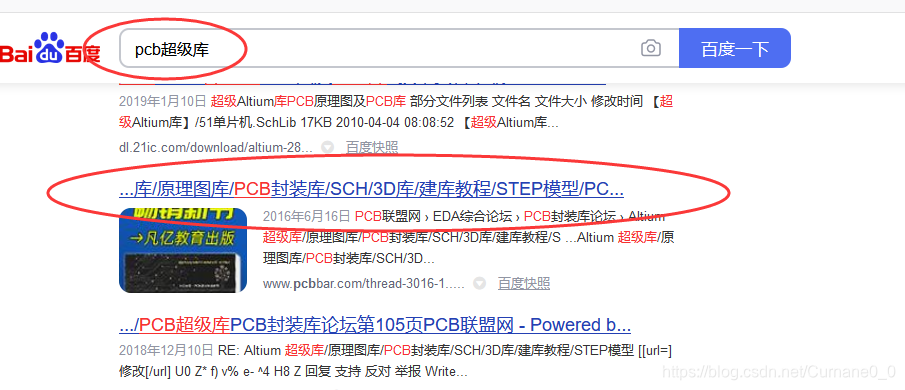

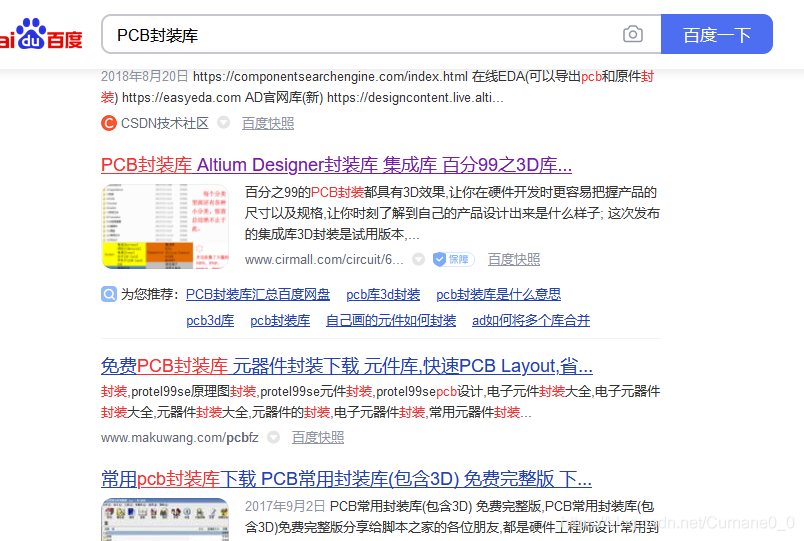

直接百度搜索元件封装即可

在这里插入图片描述
这里附凡亿教育的老师给的元件封装库。get——>
在这里插入图片描述注册登录即可get!

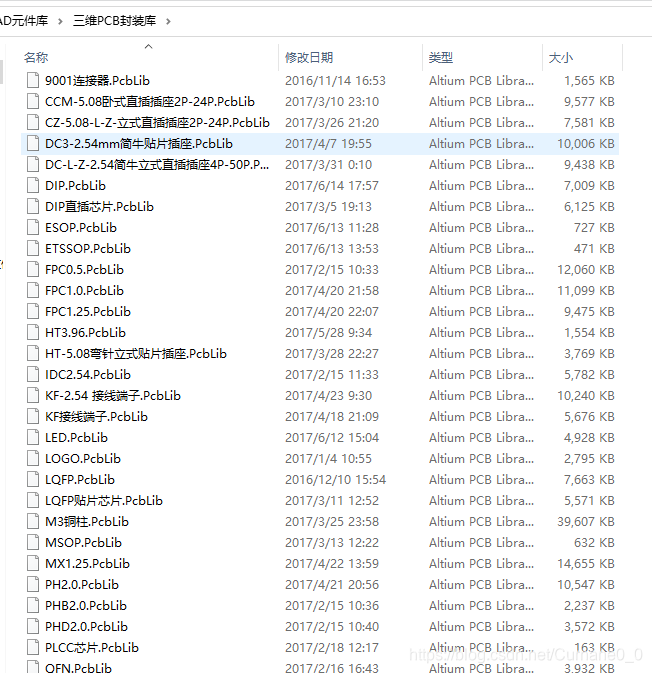

下载后得到:

在这里插入图片描述

2、打开已有的PCB库

在这里插入图片描述

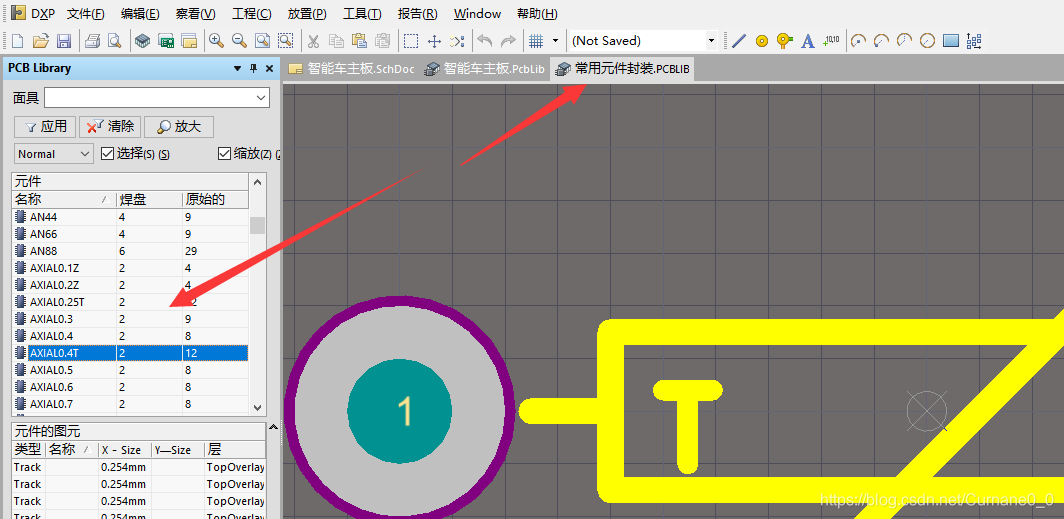

将【PCB Library】栏的元件复制到工程文件中PCB库下的【PCB Library】。

至此,已有封装库的调用已经全部完成。
